تفاصيل المنتج:
|
| طريقة العمل: | الآلي | المرحلة الأولى: | التنظيف بالموجات فوق الصوتية |
|---|---|---|---|
| المرحلة الثانية: | الشطف بالموجات فوق الصوتية | المرحلة الثالثة: | تجفيف بالهواء الساخن |
| حركة العنصر: | بواسطة الذراع الميكانيكية | قوة بالموجات فوق الصوتية: | 1200 واط |
| إبراز: | نظام التنظيف بالموجات فوق الصوتية 1200 واط,نظام التنظيف بالموجات فوق الصوتية SUS304,المنظف بالموجات فوق الصوتية SUS316 |
||

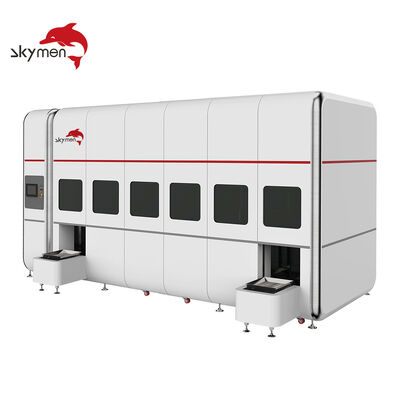

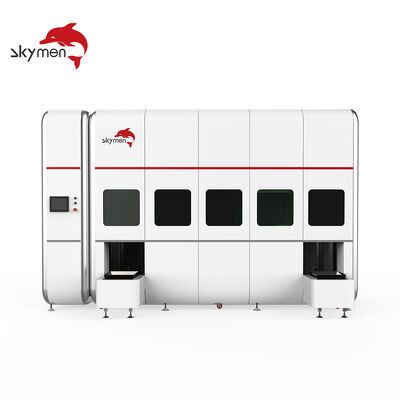

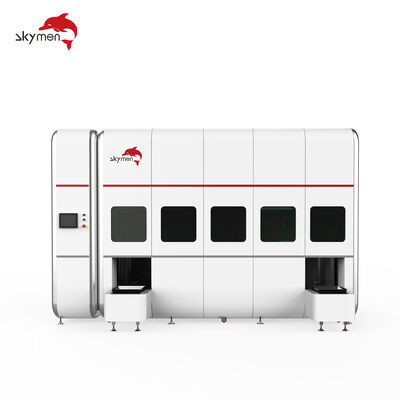

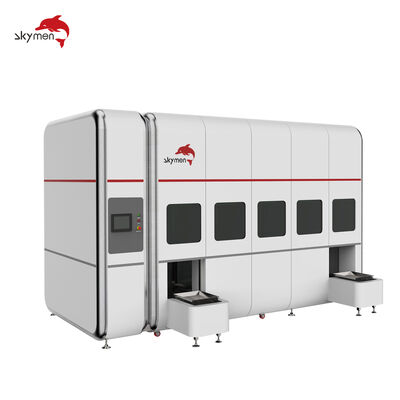

نظام التنظيف بالموجات فوق الصوتية الآلي من ثلاث مراحل (غسل، شطف، جاف) من شركة الطاقة فوق الصوتية
أشهر أجزاء غسالة أوتوماتيكية براءة اختراع من سكايمن، فائدة ليس فقط نقل السلال، ولكن أيضا يتضمن العديد من ميزات تصميم تنظيف تحسين لتنظيف حتى أجزاء معقدة.
الميزة:
هيكل المعدات
تتكون هذه المعدات أساسا من: نظام التصفية، نظام التحكم في PLC، خزان تنظيف الفولاذ المقاوم للصدأ، سلة تنظيف مخصصة، نظام التجفيف، نظام التلاعب ذراع واحدة، نظام الفقاعات،طاولة التحميل والإفراغ، إلخ
ورقة المواصفات:
|
1
|
النموذج
|
JTM-3024AD
|
|
|
2
|
الجمعية الأولى
|
الوظيفة
|
تنظيف بالموجات فوق الصوتية + فلتر + تنظيف المياه الساخنة
|
|
تردد الموجات فوق الصوتية
|
28/40kHz (يمكن تخصيص تردد آخر)
|
||
|
مادة الخزان
|
SUS304 (SUS 316 يمكن تخصيصها)
|
||
| سمك الخزان | 2 ملم | ||
|
أبعاد الخزان الداخلي
|
500*300*250ملم
|
||
|
سعة الخزان
|
38 لتر
|
||
|
المحول
|
12 قطعة
|
||
|
قوة الموجات فوق الصوتية
|
600 واط
|
||
|
طاقة التدفئة
|
1500 واط
|
||
|
إعداد الوقت للموجات فوق الصوتية
|
0~99 ساعة
|
||
|
إعداد درجة الحرارة
|
درجة حرارة الغرفة ~ 95°C قابلة للتعديل
|
||
|
قيمة الصرف
|
نعم..
|
||
|
مدخل/مخرج المياه
|
نعم..
|
||
|
مرشح
|
مجموعة واحدة، اتصل بالدبابة الأولى
|
||
| حجم خزان المرشح | 400*300*250ملم | ||
| دقة عنصر الفيلت | 5/10μ | ||
|
مولد
|
قطعة واحدة
|
||
| تحكم طاقة المولد | 600 واط | ||
| سلة | نعم.. | ||
|
حمولة السلة
|
150 كجم
|
||
| 3 | الغرفة الثانية | الوظيفة | تنظيف بالموجات فوق الصوتية + الفقاعات + تنظيف الماء الساخن |
| تردد الموجات فوق الصوتية | 28/40kHz (يمكن تخصيص تردد آخر) | ||
| مادة الخزان | SUS 304 (يمكن تخصيص SUS 316) | ||
| سمك الخزان | 2 ملم | ||
| أبعاد الخزان الداخلي | 500*300*250ملم | ||
| سعة الخزان | 38 لتر | ||
| المحول | 12 قطعة | ||
| قوة الموجات فوق الصوتية | 600 واط | ||
| طاقة التدفئة | 1500 واط | ||
| إعداد الوقت للموجات فوق الصوتية | 0~99 ساعة | ||
| إعداد درجة الحرارة | درجة حرارة الغرفة ~ 95°C قابلة للتعديل | ||
| قيمة الصرف |
نعم..
|
||
| مدخل/مخرج المياه |
نعم..
|
||
| نظام الفقاعات | نعم، ضاغط الهواء يتم توفيره من قبل المستخدم | ||
| مولد | قطعة واحدة | ||
| تحكم طاقة المولد | 600 واط | ||
| سلة | نعم.. | ||
| حمولة السلة | 150 كجم | ||
|
3
|
الغرفة الثالثة
|
الوظيفة
|
خزان تجفيف الهواء الساخن
|
|
أبعاد الخزان الداخلي
|
500*300*250ملم
|
||
|
طاقة التوربينات
|
750 واط
|
||
|
قوة المجفف
|
3000 واط
|
||
| 4 | طريقة عمل الجهاز | طريقة العمل | أوتوماتيكية كاملة |
| منصة تحميل وتفريغ | نعم.. | ||
| طريقة تحرك السلة | بالذراع الميكانيكية | ||
| طريقة التحكم |
شاشة لمسة PLC |
||
|
5 |
الضمان
|
ضمان لمدة سنة واحدة لقطع الغيار، الدعم التقني طوال الحياة
|
|
|
6
|
شهادة
|
CE، RoHS؛ FCC، REACH
|
|
|
7
|
وقت الإنتاج
|
35 يوم عمل بعد الإيداع
|
|
عملية التنظيف: (اتجاه التنظيف: من اليسار إلى اليمين)
Wطريق العمل
يتم الانتهاء من العملية بأكملها لوضع السلة في خزان التنظيف، وإزالة السلة ونقل السلة بين الخزانات تلقائيًا بواسطة معالج ذو ذراع واحدة.هذه آلة التنظيف بالموجات فوق الصوتية لديها ما مجموعه 3 خزانات عمل، بالإضافة إلى محطة تحميل وتفريغ واحدة، ما مجموعه 4 محطات.
قائمة تكوينات آلية السفر
1الشكل: يتم الانتهاء من العملية بأكملها لوضع السلة في خزان التنظيف وإزالة السلة ونقل السلة بين الخزانات بواسطة معالج ذو ذراع واحدة.
2تحميل وتفريغ
(أ) الغرض: وضع رف التنظيف على رف التغذية يدويا وانتظار التنظيف.
(ب) المواد: كل الفولاذ المقاوم للصدأ + دعامة سبيكة الألومنيوم + حزام
(ج) الطاقة: مع محرك الفرامل ، مجهزة بمفتاح جهاز الاستشعار الضوئي الكهربائي تحت الحمراء ، ذكية
بداية وإيقاف الحث.
3نظام التأرجح
(أ) وهي مجهزة بآلية التأرجح صعودا وهبوطا، مجهزة بمحرك HP وصندوق الأسنان.
(ب) الإطار المتحرك مصنوع بالكامل من الفولاذ المقاوم للصدأ.
4نظام النقل الميكانيكي
(أ) العملية بأكملها لوضع السلة في خزان التنظيف، وإزالة السلة ونقل
يتم ملء السلة بين الخزانات تلقائيًا بواسطة الجهاز.
(ب) الفولاذ المقاوم للصدأ والبلاستيك الهندسي، الخ
(ج) الهيكل:
يتم تشغيل ناقل التحويل الميكانيكي الرأسي للجهاز التلاعب الآلي (ذراع واحدة) بواسطة محرك مكابح W ، مجهز بنوع فلانج مربع الأسنان ، ويتم تشغيله بواسطة سلسلة من الفولاذ المقاوم للصدأ ،مجهزة بمسارات توجيه وكتل زلقة للحفاظ على التوازن والاستقرار؛ الحركة الأفقية للمشغل التلقائي (ذراع واحدة) يتم تشغيلها ميكانيكيا بواسطة محرك W servo مجهز بنوع فلانج مربع الأسنان ، مجهز بحديد توجيه ،الكتلة المنزلقة والسقف والعجلات للحفاظ على التوازن والاستقرارويتم تشغيله بواسطة عجلات مطاطية للدفع الثقيل.
(د) الرقابة
يمكن ضبط جميع معايير القيادة في واجهة الإنسان والآلة. يتم حماية جميع الأسلاك المتحركة وخط الإشارة لنظام التلاعب التلقائي وتشغيلها بواسطة حبال الخزان.
5"التعبئة الخارجية للجهاز بأكمله (نوع جميل وقابل للغبار):
يتم صنع دعم الغلاف من خزانات الألومنيوم العالمية 40 × 40 و 40 × 80. يتم تعبئة الغلاف مع 1.0mm ضخامة البورصة الكهربائية الرش مسحوق والبورصة الأكريلية الأبواب المتحركة والشفافية
نفس السلسلة مع حجم مختلف لخيارك:
| النموذج | حجم كل خزان | حجم الخزان | الموجات فوق الصوتية القوة |
قوة تسخين خزان الموجات فوق الصوتية | قوة التدفئة في خزان التجفيف | المحول |
| L*W*H | (ل) | (و) | (و) | 750 واط | (مكونات) | |
| JTM-3024AD | 500×300×250 | 38L*3 | 600 واط | 1500 واط*2 | 750 واط | 24 قطعة |
| JTM-3036AD | 500×350×300 | 53L*3 | 900 واط | 1500 واط*2 | 750 واط | 36 قطعة |
| JTM-3048AD | 550×400×350 | 77L*3 | 1200 واط | 3000 واط*2 | 750 واط | 48 قطعة |
| JTM-3060AD | 550×450×400 | 99L*3 | 1500 واط | 3000 واط*2 | 750 واط | 60 قطعة |
| JTM-3072AD | 600X500X450 | 135L*3 | 1800 واط | 4500W*2 | 750 واط | 72 قطعة |
| JTM-3096AD | 700×500×500 | 175L*3 | 2400 واط | 6000 واط*2 | 750 واط | 96 قطعة |
| JTM-3120AD | 800X600X550 | 264L*3 | 3000 واط | 6000 واط*2 | 750 واط | 120 قطعة |
| JTM-3144AD | 1000×600×600 |
360L*3 |
3600 واط | 9000 واط*2 | 750 واط | 144 قطعة |
| JTM-3216AD | 1000X900X600 | 540L*3 | 5400 واط | 18000W*2 | 1100 واط | 216 قطعة |
| JTM-3288AD | 12000*1000*800 | 960L*3 | 7200 واط | 24000W*2 | 1500 واط | 288 قطعة |
الصور:
تأثير نظيف:
